SERIE IM 80 AC

ELEKTRO SCHERENARBEITSBÜHNEN

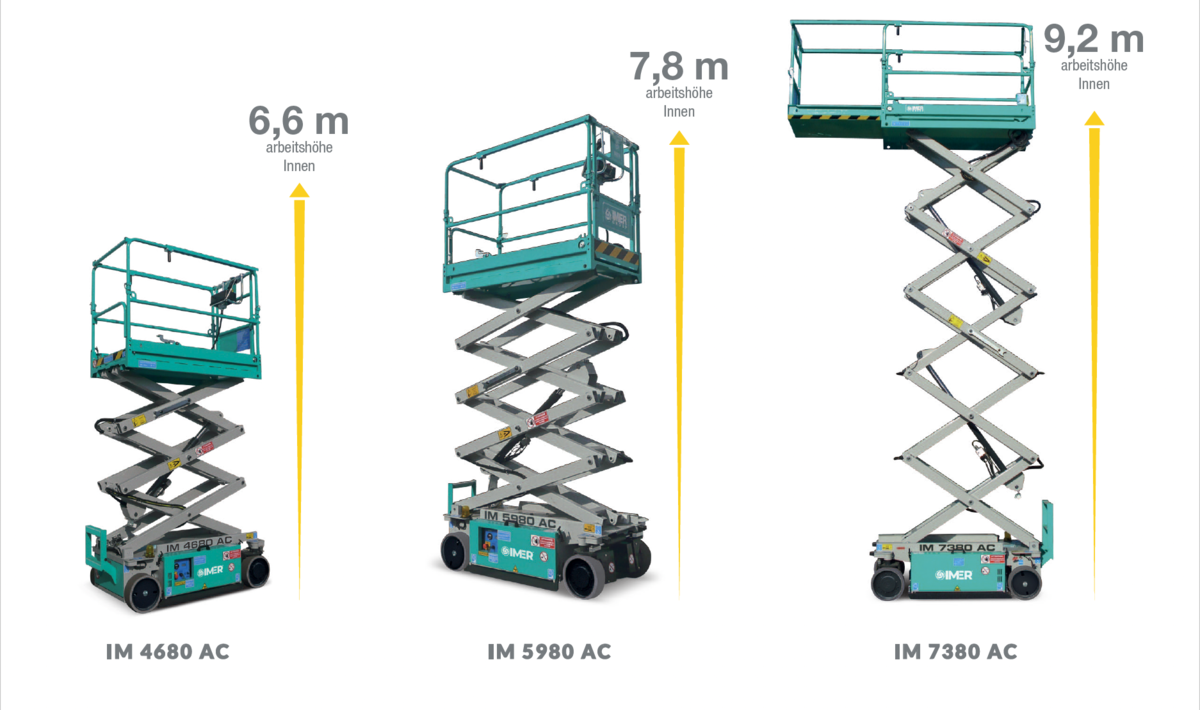

		IM 4680 AC		IM 5980 AC		IM 7380 AC
		Innen	Aussen	Innen	Aussen	Innen	Aussen
Anzahl der Scheren		3	3	4	4	5	5

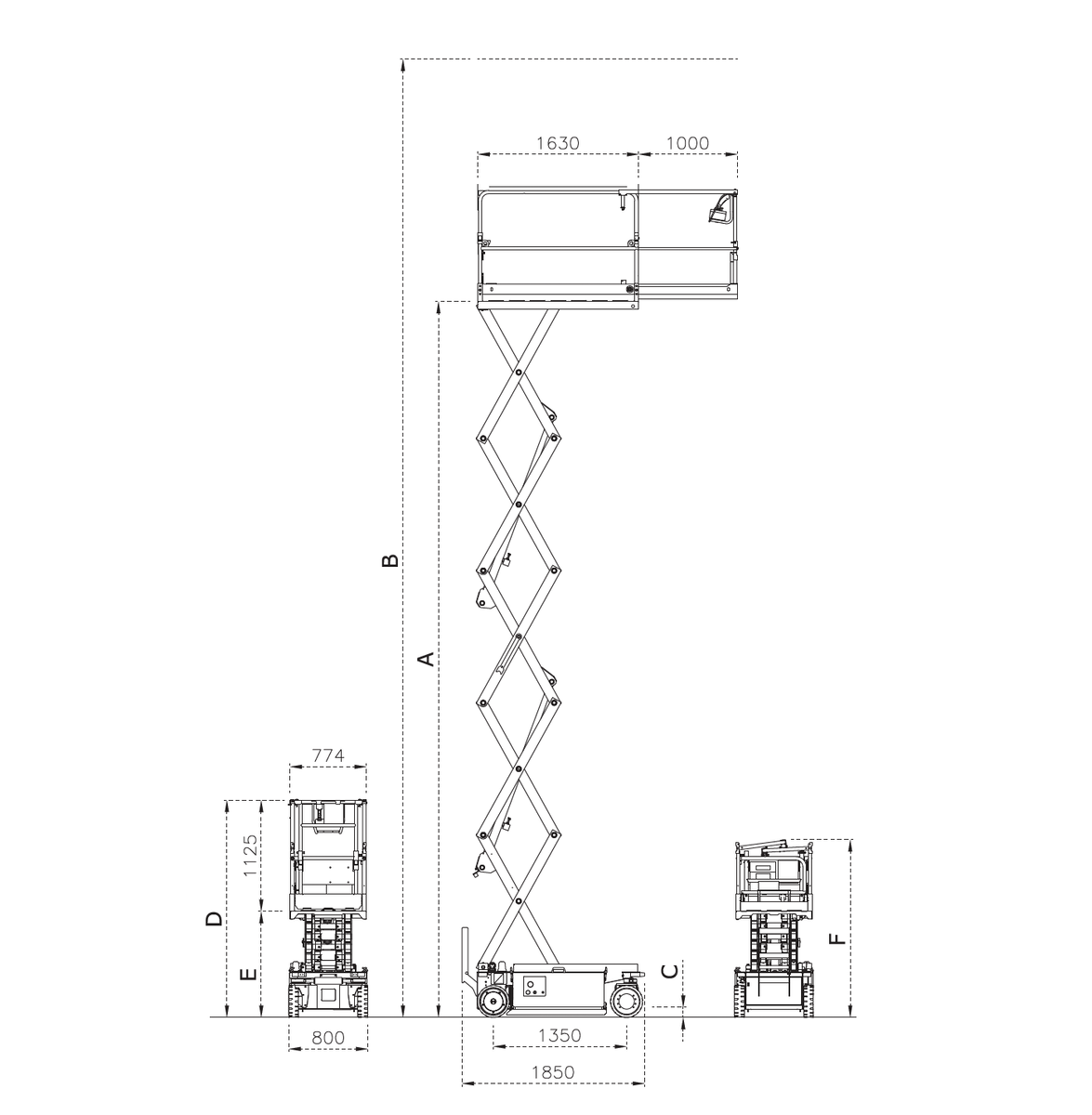

A (Plattformhöhe)	m	4,6	4	5,8	4,4	7,2	5,4
B (Arbeitshöhe)	m	6,6	6	7,8	6,4	9,2	7,4
C (Bodenfreiheit: ohne/mit ausgefahrenem Lochfahrschutz)	mm	90/22	90/22	90/22	90/22	90/22	90/22
D (Höhe eingefahren)	m	1,99	1,99	2,1	2,1	2,2	2,2
E (Min. Plattformhöhe)	m	0,87	0,87	0,97	0,97	1,1	1,1
F (Höhe mit heruntergeklappten Geländer)	m	1,6	1,6	1,7	1,7	1,8	1,8
Tragfähigkeit	kg	230	230	230	230	230	230
Tragfähigkeit auf der Plattformverlängerung	kg	230	130	230	130	230	130
Max. Personen zugelassen	n°	2	1	2	1	2	1
Elektrische Antriebsmotoren	V / kW	24/2,4	24/2,4	24/2,4	24/2,4	24/2,4	24/2,4
Steuergerät für Hubhydraulik	V / kW	24/2,2	24/2,2	24/2,2	24/2,2	24/2,2	24/2,2
Traktionsbatterie	V/Ah	24/170	24/170	24/170	24/170	24/170	24/170
Batteriegewicht	kg	27	27	27	27	27	27
Ladegerät	V/A	24/20	24/20	24/20	24/20	24/20	24/20
Inhalt Öltank	l	7	7	7	7	7	7
Fahrgeschwindigkeit	km / h	4	4	4	4	4	4
Sicherheitsgeschwindigkeit	km / h	0,45	0,45	0,45	0,45	0,45	0,45
Steigfähigkeit	%	25	25	25	25	25	25
Wenderadius innen	m	0	0	0	0	0	0
Wenderadius aussen	m	1,65	1,65	1,65	1,65	1,65	1,65
Bereifungsgrösse	mm	325x100	325x100	325x100	325x100	325x100	325x100
Bereifunsgtyp		Cushion	Cushion	Cushion	Cushion	Cushion	cushion
Max. Neigung seitlich/längs	grad	1,5/2,5	1,5/2,5	1,5/2,5	1,5/2,5	1,5/2,5	1,5/2,5
Gesamtgewicht	kg	1010	1010	1295	1295	1800	1800

Elektrische Wechselstrom-Fahrmotoren an den Vorderrädern
Elektromagnetische negative Standbremse mit elektrischer Auskupplung
90° Lenkung
Manuelle Plattformverlängerung um 1.0 m
Manuelles Notabsenken
Sperrventil auf dem Zylinder
AGM-Batterien 24V 170Ah C5
Ladegerät mit automatischer Ausschaltung
Bewegungsalarm, Hupe, Betriebsstundenzähler
Neigungsschalter mit Bewegungssperre
Mechanische Antriebsauskupplung zur Notabschleppung
Nichtmarkierende Vollgummi-Bereifung
Elektrischer Scherenschutz
Schlaglochschutz
Batterie-Kontrollsystem mit Tiefentladenschutz
Klappgeländer
Überlastsensor
CE - EN 280 Zeichen
Eingerichtet für 230V Kabel
Rundumleuchte
Bedienpult auf der Plattform mit Softtouch-Tastatur,
Proportionalsteuerung und Diagnosesystems• Elektrische Wechselstrom-Fahrmotoren an den Vorderrädern
Elektromagnetische negative Standbremse mit elektrischer Auskupplung
90° Lenkung
Manuelle Plattformverlängerung um 1.0 m
Manuelles Notabsenken
Sperrventil auf dem Zylinder
AGM-Batterien 24V 170Ah C5
Ladegerät mit automatischer Ausschaltung
Bewegungsalarm, Hupe, Betriebsstundenzähler
Neigungsschalter mit Bewegungssperre
Mechanische Antriebsauskupplung zur Notabschleppung
Nichtmarkierende Vollgummi-Bereifung
Elektrischer Scherenschutz
Schlaglochschutz
Batterie-Kontrollsystem mit Tiefentladenschutz
Klappgeländer
Überlastsensor
CE - EN 280 Zeichen
Eingerichtet für 230V Kabel
Rundumleuchte
Bedienpult auf der Plattform mit Softtouch-Tastatur,
Proportionalsteuerung und Diagnosesystems

230 V / 110 V Kabel mit Stecker, Steckdose und FI-Schutzschalter
Zusätzliche Rundumleuchte
Druckluft
