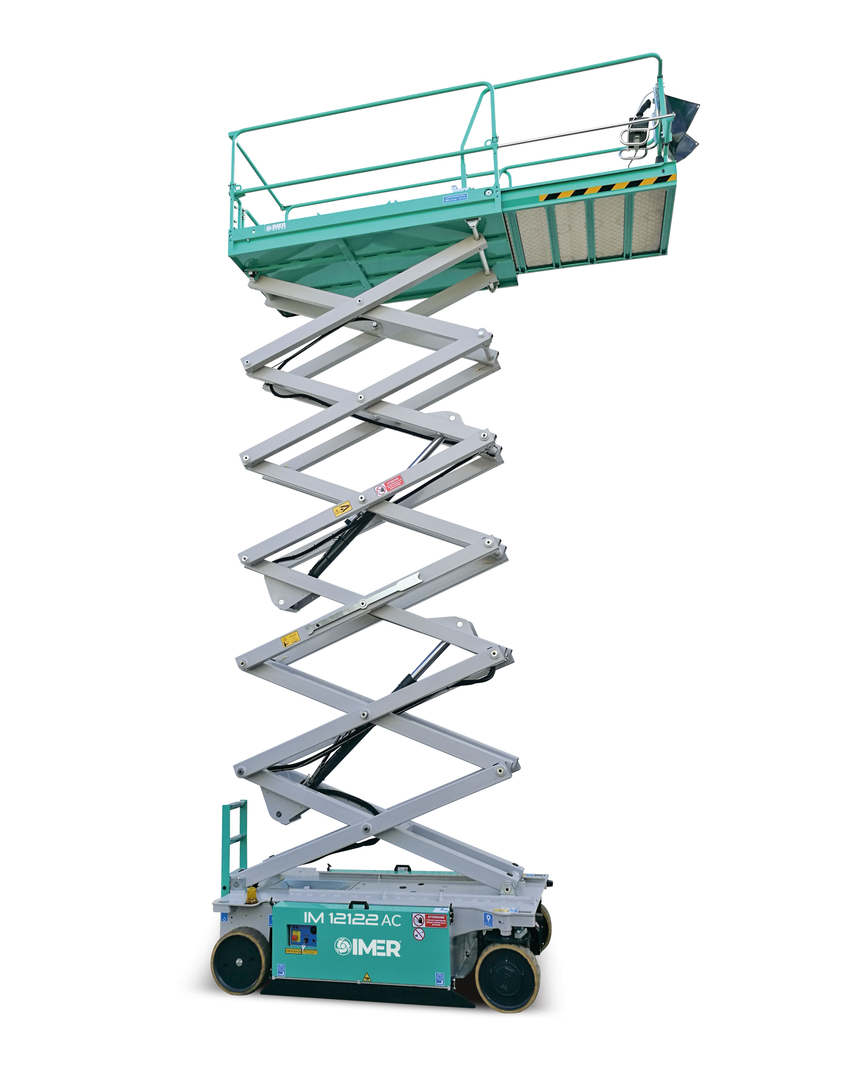

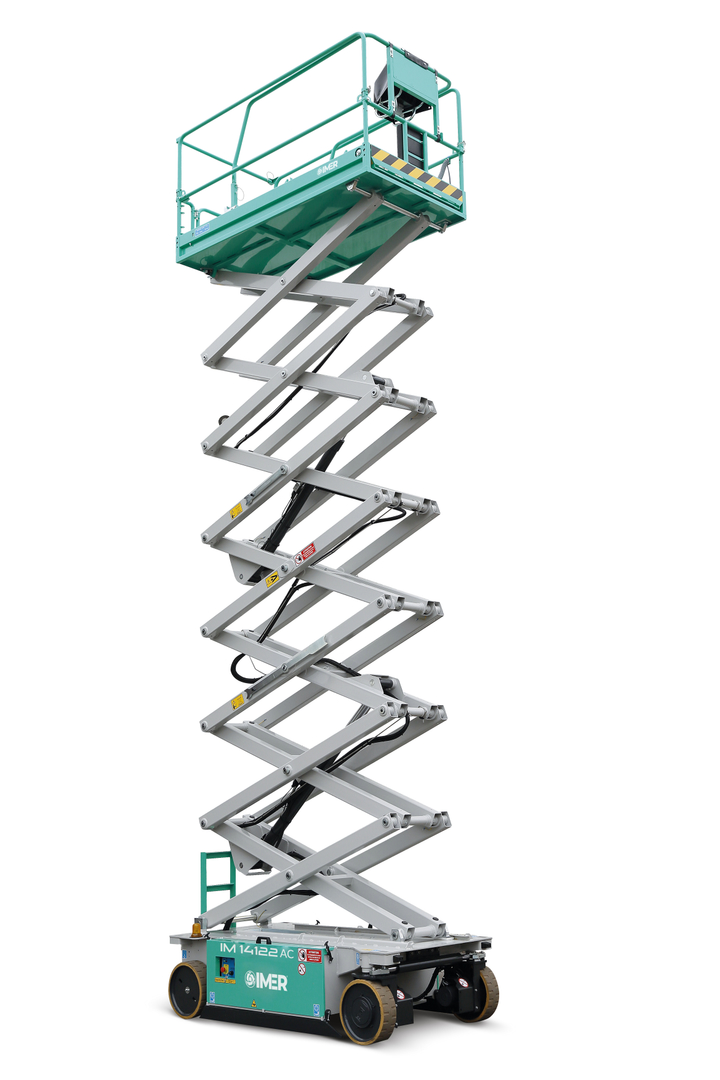

SERIE IM 122 AC

ELEKTRO SCHERENARBEITSBÜHNEN

		IM 14122 AC		IM 10122 AC		IM12122 AC		IM 14122 AC
		Innen	Aussen	Innen	Aussen	Innen	Aussen	Innen	Aussen
Anzahl der Scheren		4	4	5	5	6	6	7	7

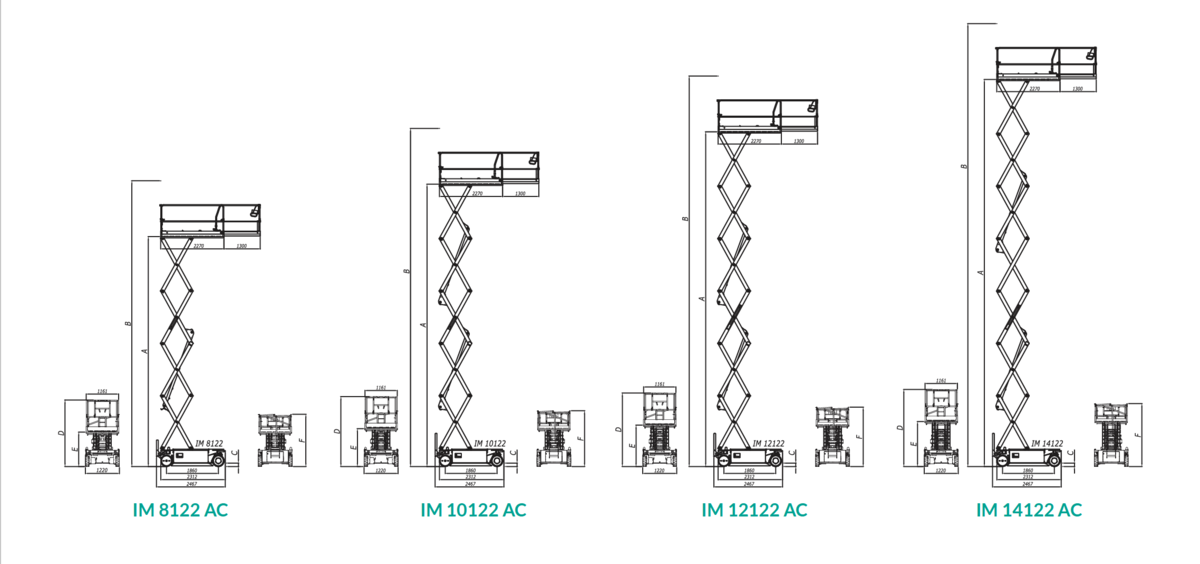

A (Plattformhöhe)	m	8,2	6,45	10	7,1	12	8	14	8,8
B (Arbeitshöhe)	m	10,2	8,45	12	9,1	14	10	15,9	10,8
C (Bodenfreiheit: ohne/mit ausgefahrenem Lochfahrschutz)	mm	120/22	120/22	120/22	120/22	120/22	120/22	120/22	120/22
D (Höhe eingefahren)	m	2,365	2,365	2,492	2,492	2,619	2,619	2,746	2,746
E (Min. Plattformhöhe)	m	1,235	1,235	1,362	1,362	1,489	1,489	1,616	1,616
F (Höhe mit heruntergeklappten Geländer)	m	1,858	1,858	1,985	1,985	2,112	2,112	2,239	2,239
Tragfähigkeit	kg	500	500	450	450	350	350	250	250
Tragfähigkeit auf der Plattformverlängerung	kg	500	450	450	450	350	350	250	250
Max. Personen zugelassen	n°	3	1	3	1	3	1	2	1
Elektrische Antriebsmotoren	V / kW	24/3,0	24/3,0	24/3,0	24/3,0	24/3,0	24/3,0	24/3,0	24/3,0
Steuergerät für Hubhydraulik	V / kW	24/4,0	24/4,0	24/3,0	24/3,0	24/3,0	24/3,0	24/3,0	24/3,0
Traktionsbatterie	V/Ah	24/200	24/200	24/275	24/275	24/275	24/275	24/275	24/275
Batteriegewicht	kg	31,5	31,5	45	45	45	45	45	45
Ladegerät	V/A	24/20	24/20	24/30	24/30	24/30	24/30	24/30	24/30
Inhalt Öltank	l	17	17	17	17	17	17	17	17
Fahrgeschwindigkeit	km / h	4	4	4	4	4	4	4	4
Sicherheitsgeschwindigkeit	km / h	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6
Steigfähigkeit	%	25	25	25	25	25	25	25	25
Wenderadius innen	m	0	0	0	0	0	0	0	0
Wenderadius aussen	m	2,35	2,35	2,35	2,35	2,35	2,35	2,35	2,35
Bereifungsgrösse	mm	410/130	410/130	410/130	410/130	410/130	410/130	410/130	410/130
Bereifunsgtyp		cushion	cushion	cushion	cushion	cushion	cushion	cushion	cushion
Max. Neigung seitlich/längs	grad	2,0/2,5	2,0/2,5	2,0/2,5	2,0/2,5	2,0/3,0	2,0/3,0	1,2/2,0	1,2/2,0
Gesamtgewicht	kg	2000	2000	2465	2465	2910	2910	2985	2985
